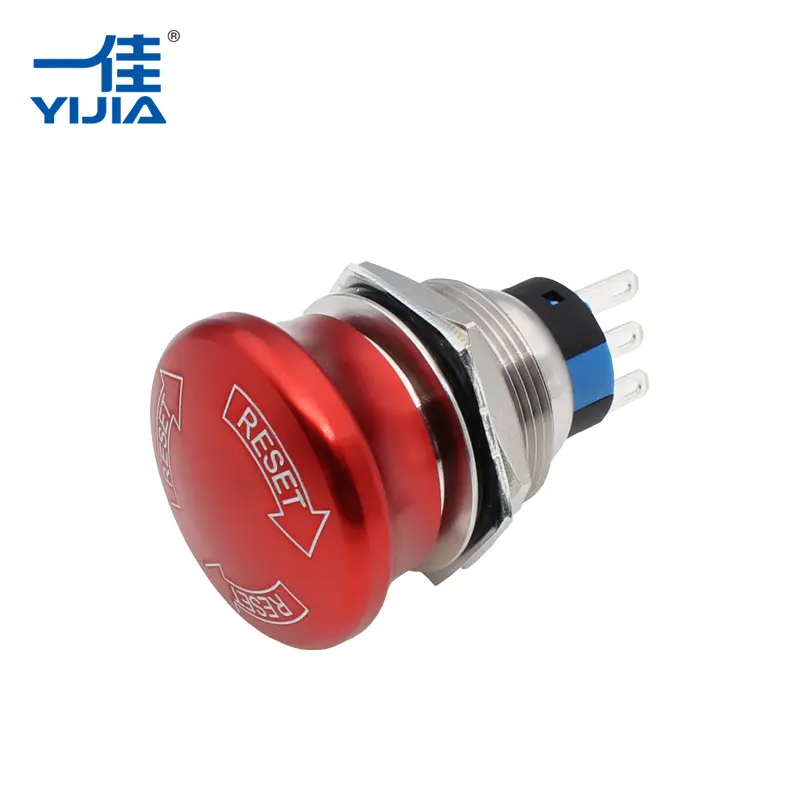

YIJIA Industrial Electrical Co., Ltd.forklarer, hvordan enNødstopknapbruger en push-pull-låsemekanisme for at give hurtig nedlukning af maskinen og pålidelig sikkerhedskontrol.
I industrielle miljøer skal nødkontrolenheder reagere øjeblikkeligt, når der opstår uventede situationer. Push-pull-låsestrukturen, der bruges i nødstopknapper, er designet til at skabe en enkel, men pålidelig betjeningsproces, der gør det muligt for operatører at stoppe udstyr hurtigt og forhindre yderligere risici.
Fra fremstillingsmaskiner til automatiseringssystemer er denne mekanisme blevet en almindelig sikkerhedsløsning, fordi den kombinerer hurtig aktivering, klar statusindikation og kontrolleret nulstilling.
En nødstopknap er en sikkerhedskontrolkomponent designet til at afbryde maskinens drift under unormale forhold. Det er almindeligvis installeret på kontrolpaneler, produktionsudstyr, samlebånd og industrimaskiner, hvor øjeblikkelig nedlukning kan være påkrævet.
I modsætning til almindelige kontrolkontakter bruges en nødstopanordning ikke til daglig start og stop. Dens hovedformål er at give en hurtig reaktion, når operatører skal stoppe farlige bevægelser eller forhindre beskadigelse af udstyr.
Typiske situationer, der kræver nødstop omfatter:
- Uventet maskinfejl
- Bekymringer om operatørsikkerhed
- Unormale driftsforhold
- Vedligeholdelsesforberedelse
- Potentiel beskadigelse af udstyr
Effektiviteten af et nødstopsystem afhænger ikke kun af det elektriske kredsløb, men også af selve knappens mekaniske design.
Push-pull låsemekanismen er baseret på en simpel mekanisk bevægelse. Når en operatør trykker på nødknappen, bevæger knaphovedet sig indad og låser i den aktiverede position.
Den interne struktur omfatter normalt:
- Knaphoved
- Låsemekanisme
- Fjederstruktur
- Kontaktblok
- Nulstil systemet
Når du trykker:
- Knaphovedet bevæger sig nedad.
- Låsemekanismen holder knappen på plads.
- De interne kontakter ændrer deres elektriske tilstand.
- Det tilsluttede maskinstyrekredsløb modtager et stopsignal.
Knappen forbliver låst, indtil operatøren udfører en nulstillingshandling. Dette forhindrer utilsigtet genopretning af maskinens drift, før situationen er blevet kontrolleret.
| Driftsproces | Mekanisk handling | Kontrolresultat |
| Tryk på nødknappen | Knap bevæger sig indad og låser | Maskinstopsignal aktiveret |
| Oprethold låst position | Intern mekanisme holder status | Forhindrer utilsigtet genstart |
| Træk knappen udad | Låsen udløses manuelt | Systemet kan vende tilbage til normal kontrol |
Anderledesnødstop knapperbrug forskellige nulstillingsmetoder afhængigt af applikationskrav. Push-pull-typen er et af de mest almindeligt anerkendte designs på grund af dens ligetil betjening.
En push-pull-nulstilling fungerer ved manuelt at trække knaphovedet udad, efter at nødsituationen er løst. Den interne mekanisme udløses, så kontakterne kan vende tilbage til deres oprindelige tilstand.
Andre almindelige nulstillingsmetoder omfatter:
| Nulstil metode | Driftsprincip | Ansøgningsegenskaber |
| Push-pull nulstilling | Træk knappen udad for at frigøre | Enkel og intuitiv betjening |
| Twist nulstilling | Drej knaphovedet for at låse op | Hjælper med at forhindre utilsigtet frigivelse |
| Nøgle nulstilling | Brug en nøgle til frigivelse | Velegnet til områder med begrænset adgang |
Den valgte nulstillingsmetode afhænger af udstyrsdesign, sikkerhedskrav og driftsmiljø.
En ikke-låsende knap kunne straks vende tilbage efter at være blevet trykket, hvilket kan skabe forvirring om, hvorvidt nødkommandoen er gennemført. Låsestrukturen løser dette problem ved at give en synlig og fysisk indikation.
Den låste position giver flere fordele:
- Tydelig identifikation af nødstatus
- Forebyggelse af utilsigtet genstart af maskinen
- Nemmere inspektion før genstart af udstyr
- Forbedret operatørbevidsthed
For industrielle systemer arbejder den mekaniske låsefunktion sammen med elektriske kontakter for at skabe en mere pålidelig sikkerhedsrespons.
Industrielle kontrolkomponenter fungerer ofte i miljøer, hvor vibrationer, støv og hyppig brug er almindelige. Den fysiske struktur af en nødstopanordning påvirker direkte dens levetid.
En nødstopknap af høj kvalitet bruger normalt holdbare husmaterialer, herunder metaloptioner såsom rustfrit stål, for at forbedre den mekaniske styrke og modstandsdygtigheden over for stød.
Sammenlignet med standard plastkonstruktioner kan metaldesign give:
| Designfunktion | Praktisk fordel |
| Metalhus | Bedre modstand mod mekanisk påvirkning |
| Forstærket knapstruktur | Understøtter gentagen betjening |
| Stabilt kontaktsystem | Opretholder pålidelig elektrisk forbindelse |
| Slidbestandige materialer | Forlænger driftslevetiden |
Disse funktioner hjælper nødkontrolkomponenter med at forblive pålidelige i krævende industrielle applikationer.
Knappens mekaniske bevægelse skal fungere sammen med den elektriske kontaktstruktur. Når nødknappen aktiveres, skifter de interne kontakter tilstand og sender et signal til styresystemet.
Fælles kontaktordninger omfatter:
- Normalt lukkede (NC) kontakter til sikkerhedskredsløb
- Flere kontaktblokke til forskellige styresignaler
- Modulære design til fleksibel installation
Brugen af pålidelige kontaktmaterialer hjælper med at reducere elektriske fejl forårsaget af gentagne skift. Kombineret med optimerede fjedermekanismer understøtter kontaktsystemet ensartet ydeevne under nødsituationer.
Nødstop-enheder bruges i vid udstrækning på tværs af industrier, hvor maskiner kræver øjeblikkelig nedlukningsevne.
Produktionsmaskiner har ofte nødknapper på kontrolpaneler eller maskinrammer, så operatører hurtigt kan reagere på uventede problemer.
Robotudstyr og automatiserede produktionslinjer kræver hurtige nedlukningsfunktioner for at beskytte operatører og udstyr.
Styreskabe integrerer nødstopfunktioner for at give centraliseret sikkerhedsstyring.
Maskiner, der involverer bevægelige dele, skæresystemer eller transportørmekanismer, bruger almindeligvis nødkontrol som en del af deres sikkerhedsdesign.
Valg af en passende nødstopkomponent kræver hensyntagen til både mekaniske og elektriske krav.
Vigtige faktorer omfatter:
| Udvælgelsesfaktor | Årsag |
| Nulstil metode | Bestemmer, hvordan systemet vender tilbage til drift |
| Kontakt konfiguration | Skal matche styrekredsløbets design |
| Installationsstørrelse | Sikrer kompatibilitet med kontrolpanelet |
| Driftsmiljø | Påvirker materiale- og beskyttelseskrav |
| Mekanisk holdbarhed | Påvirker langsigtet pålidelighed |
En korrekt valgt nødkontrolkomponent kan forbedre maskinens sikkerhed og samtidig understøtte bekvemme vedligeholdelses- og driftsprocedurer.
I takt med at industriel automatisering fortsætter med at udvikle sig, forbliver sikkerhedskomponenter væsentlige dele af maskindesign. Nødstopknappen er en direkte forbindelse mellem operatører og udstyrsbeskyttelsessystemer.
YIJIA Industrial Electrical Co., Ltd.fokuserer på industrielle elektriske kontrolprodukter, herunder trykknapper, signallamper, relæer, kontaktorer, summer og nødkontrolkomponenter. Gennem løbende produktforbedring og kvalitetsstyringspraksis udvikler YIJIA løsninger designet til forskellige industrielle kontrolapplikationer.
Push-pull-låsemekanismen fungerer ved at kombinere mekanisk låsning og elektriske koblingsfunktioner, hvilket skaber en klar og pålidelig nødberedskabsmetode. Med holdbar konstruktion og praktisk betjeningsdesign er denNødstopknapfortsætter med at spille en vigtig rolle i at forbedre sikkerheden og kontrolpålideligheden på tværs af moderne industrielt udstyr.
