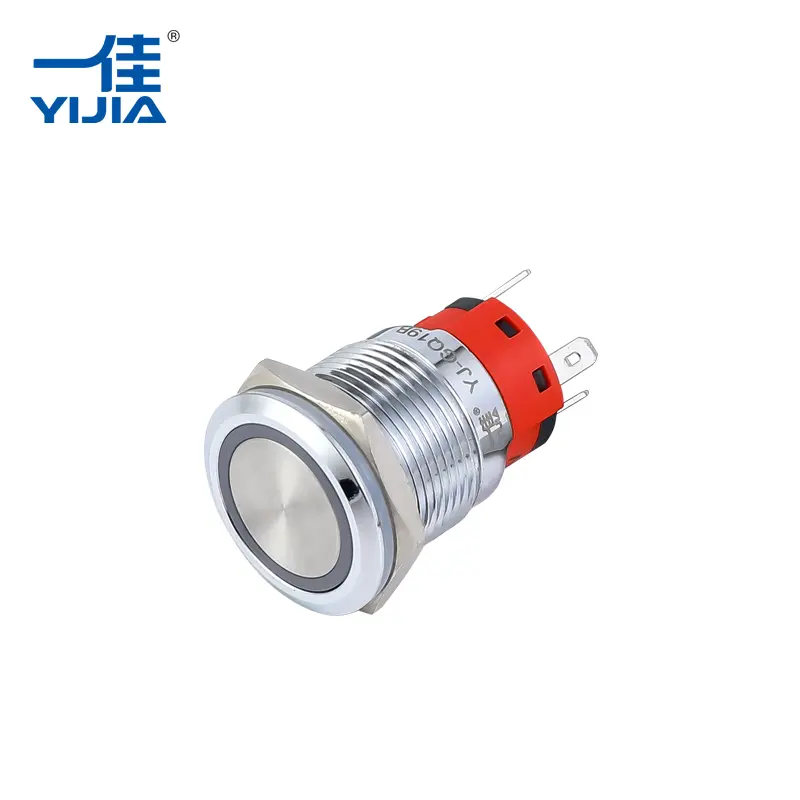

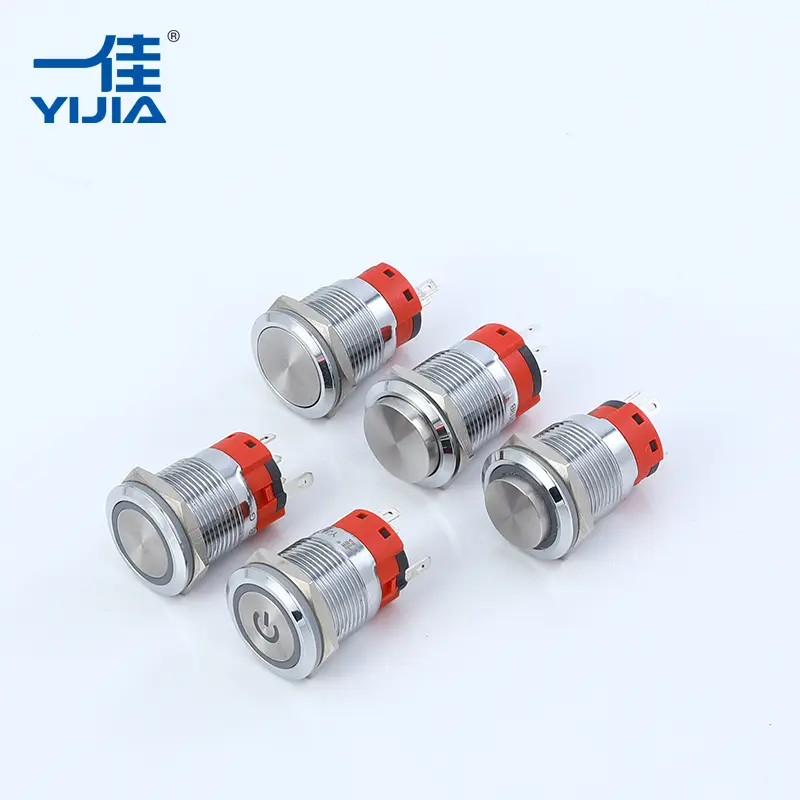

Oplyst trykknapkontakt

En oplyst trykknapkontakt afYijiaintegrerer manuel styring med visuel signalering. Disse enheder har en højlys LED drevet af store chips, som forbedrer overspændingsmodstanden og forlænger den operationelle levetid. Den indbyggede spændingsreduktionsmodstand eliminerer behovet for ekstra komponenter, hvilket forenkler dit kredsløbsdesign og reducerer de samlede montageomkostninger. Disse kontakter er konstrueret med materialer som rustfrit stål og sølvlegeringskontakter og sikrer lav kontaktmodstand og høj elektrisk ledningsevne.

Nøglefunktioner

• LED med høj lysstyrke: LED-chips med lang levetid giver klar statusindikation selv i miljøer med højt omgivende lys.
• Pålideligt kontaktsystem: Sølvlegeringskontakter reducerer modstanden til $\le 50m\Omega$, hvilket sikrer stabil signaltransmission til både høj- og lavstrømsapplikationer.
• Robust konstruktion: Valg af skal af forkromet messing eller rustfrit stål giver fremragende modstandsdygtighed over for korrosion og fysisk påvirkning.

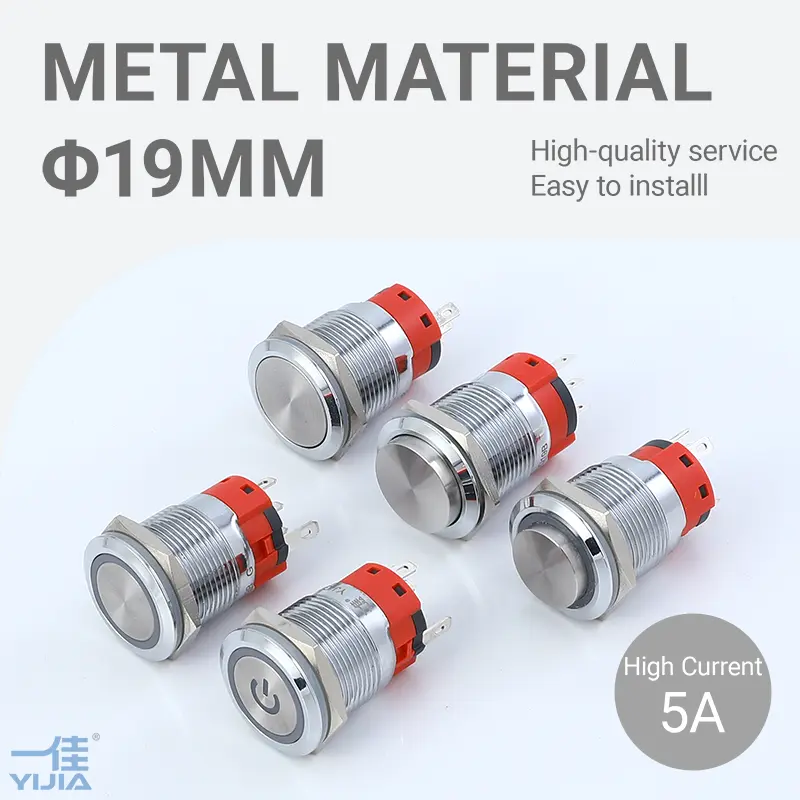

• Forskellige monteringsmuligheder: Fås i flere standarddiametre, herunder 16 mm, 19 mm, 22 mm og 25 mm for at passe til forskellige panelkrav.
• Overlegen beskyttelse: IP65 klassificeret til støv- og vandtæthed, velegnet til krævende industrielle omgivelser.

Tekniske specifikationer

Monteringshulstørrelse: 16mm / 19mm / 22mm / 25mm

Skalmateriale: Rustfrit stål / Forkromet messing / Engineering Plastic

Kontaktkonfiguration: 1NO1NC / 2NO2NC / 1NO / 1NC

Driftstilstand: Momentan (selv-nulstilling) eller låsende (selvlåsende)

Strømkapacitet: Højstrømsunderstøttelse op til 15A eller 18A

LED-spænding: Spænder fra 3V til 220V (AC/DC-kompatibel)

Mekanisk levetid: Testet i 500.000 cyklusser

Elektrisk levetid: Nominel til 100.000 cyklusser

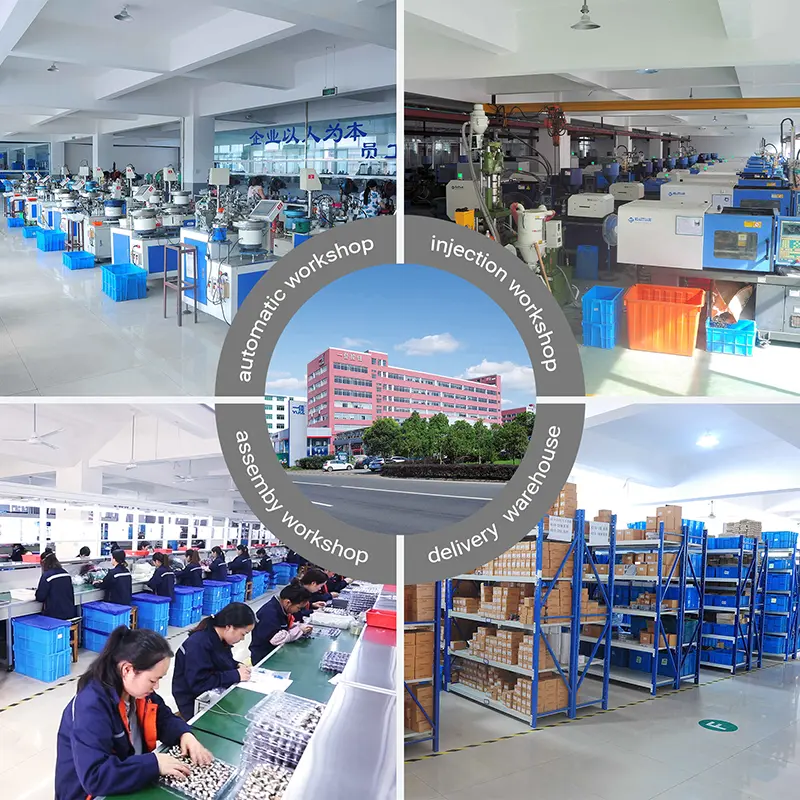

Fremstillingsstyrke

Yijia Industrial Electrical Co., Ltd. opererer med avanceret produktionsudstyr og et moderne ledelsessystem. Vores fremstillingsproces er strengt styret af det internationale kvalitetsstyringssystem ISO9001 for at sikre, at alle oplyste trykknapper opfylder professionelle standarder.

• Certificeret kvalitet: Vores produktlinje har modtaget CCC, CE og RoHS internationale certificeringer.
• Global rækkevidde: Gennem mange års international markedsundersøgelse for kraftelektronik designer vi produkter, der opfylder både importerede og uafhængige R&D-markedskrav.

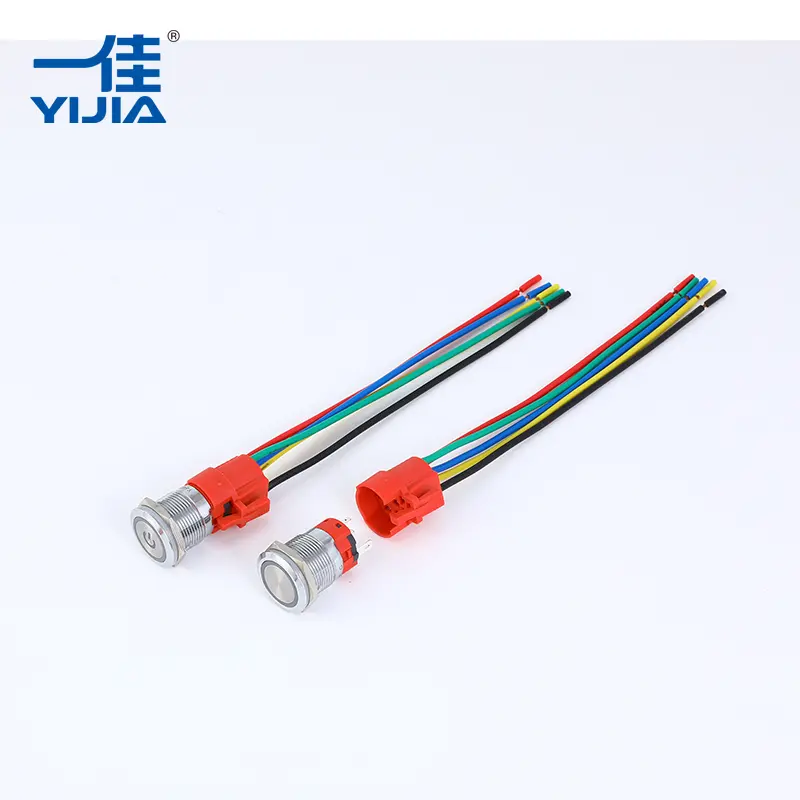

• OEM/ODM-kapacitet: Vi leverer tilpasset symbolætsning, specifikke ledningsstikforbindelser og skræddersyede husmaterialer til at understøtte dine specifikke branding eller tekniske behov.

Industrielle applikationer

Den oplyste trykknapkontakt bruges bredt på tværs af forskellige sektorer på grund af dens alsidighed og robuste design:

Styresystemer: Ideel til konsoller, styreskabe og distributionsbokse.

Mekanisk drift: Bruges ofte i CNC-maskiner og automatiserede produktionslinjer.

Instrumentering: Pålidelig ydeevne i testudstyr og medicinske instrumentpaneler.

Vejledning til udvælgelse af indkøb

For at sikre, at du modtager den bedst egnede oplyste trykknapkontakt til din applikation, bedes du bekræfte følgende tekniske krav, når du sender en forespørgsel:

1. Installationsdimensioner: (f.eks. 16 mm, 22 mm)
2. Belastningsstrømkrav: (f.eks. 7A, 15A)

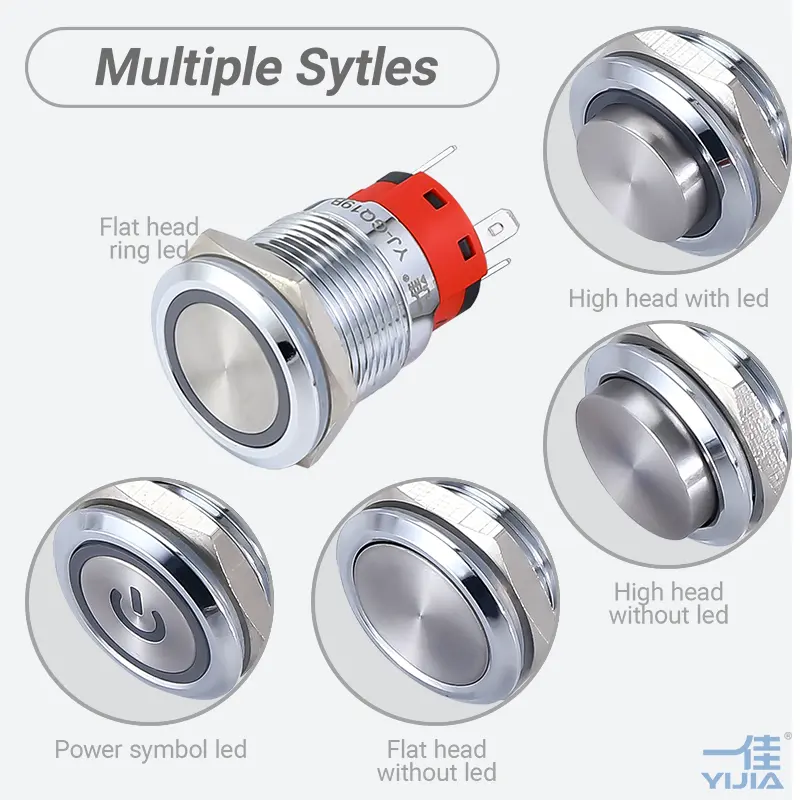

3. Hovedstil: (fladt hoved, højt hoved eller symbol-tilpasset)
4. Driftstilstand: (momentær eller låsende)
5. LED-parametre: Påkrævet spænding og farve (rød, grøn, blå, gul, hvid)
6. Skalmateriale: (rustfrit stål eller messingbeklædt krom)

FAQ

Kræver LED'en en ekstern modstand?

Nej, Yijia Illuminated Push Button Switch inkluderer en indbygget spændingsreduktionsmodstand. Du skal blot tilslutte den passende spænding til LED-benene.

Er disse kontakter velegnede til udendørs brug?

Ja, med et IP65-beskyttelsesniveau er disse kontakter beskyttet mod støv og vandstænk, hvilket gør dem pålidelige til de fleste udendørs kontrolpaneler.

Hvad er fordelen ved sølvlegeringskontakter?

Sølvlegering giver overlegen elektrisk ledningsevne og oxidationsmodstand sammenlignet med standard kobber, hvilket sikrer en længere elektrisk levetid og mere stabil koblingsydelse.

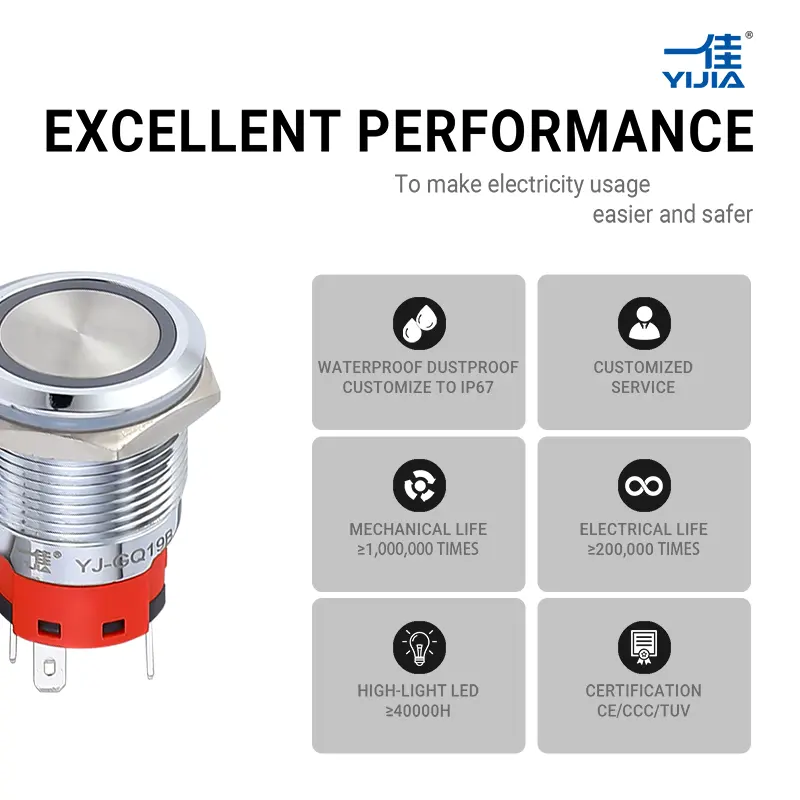

Egenskaber og fordele

● 16 mm/19 mm/22 mm/25 mm størrelse til multimonteringshul

● Forkromet skal af messing/rustfrit stål

● 18A/15A høj ​​strømkapacitet

● 1NO/1NC/1NO1NC/2NO kontaktstruktur

● Sølvlegeringskontakt af høj kvalitet

● Lavere kontaktmodstand≤50mΩ

● 500.000 cyklusser lang mekanisk levetid

● 100.000 cyklusser lang elektrisk levetid

● 50.000 timers LED-levetid med høj lysstyrke

● IP65 beskyttelsesniveau

● CCC,TUV,CE

● RoHS, rækkevidde (tilpasset)

● Bedste pris og høj ydeevne

● Professionelle forsyninger til trykknapafbrydere med høj strøm

● Support til OEM/ODM

Sådan vælger du den passende type metaltrykknap

Besvar venligst følgende spørgsmål, og send det til os, så vælger vi den passende type til dig.

Spørgsmål & Eksempel

① dimensionerne på den trykknap, der skal installeres: 16 mm.

② den belastningsstrøm, du skal styre: 7A.

③ typen af ​​hoveddel: plat hoved uden lys.

④ vælg kontaktstrukturen: 1NO/1NC/1NO1NC/2NO.

⑤ Driftstilstand: Momentan eller låsende.

⑥ LED volt og farve (om nødvendigt LED): DC 24V GRØN.

⑦ vælg materialer til skal: Rustfrit stål eller messingbeklædt krom.

⑧ særlig anmodning: vandtæt, brugerdefineret symbol, har brug for stikkontakt...
